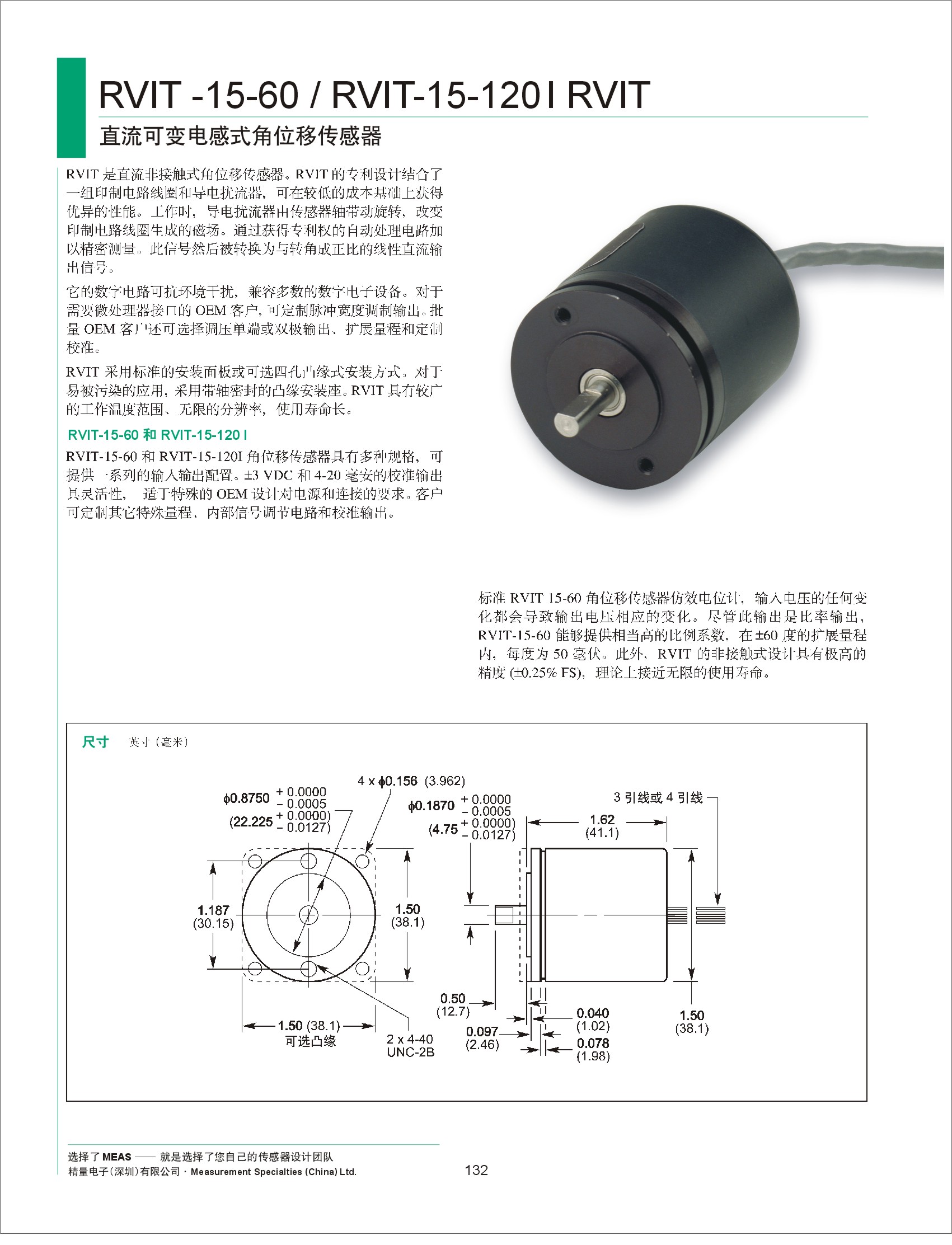

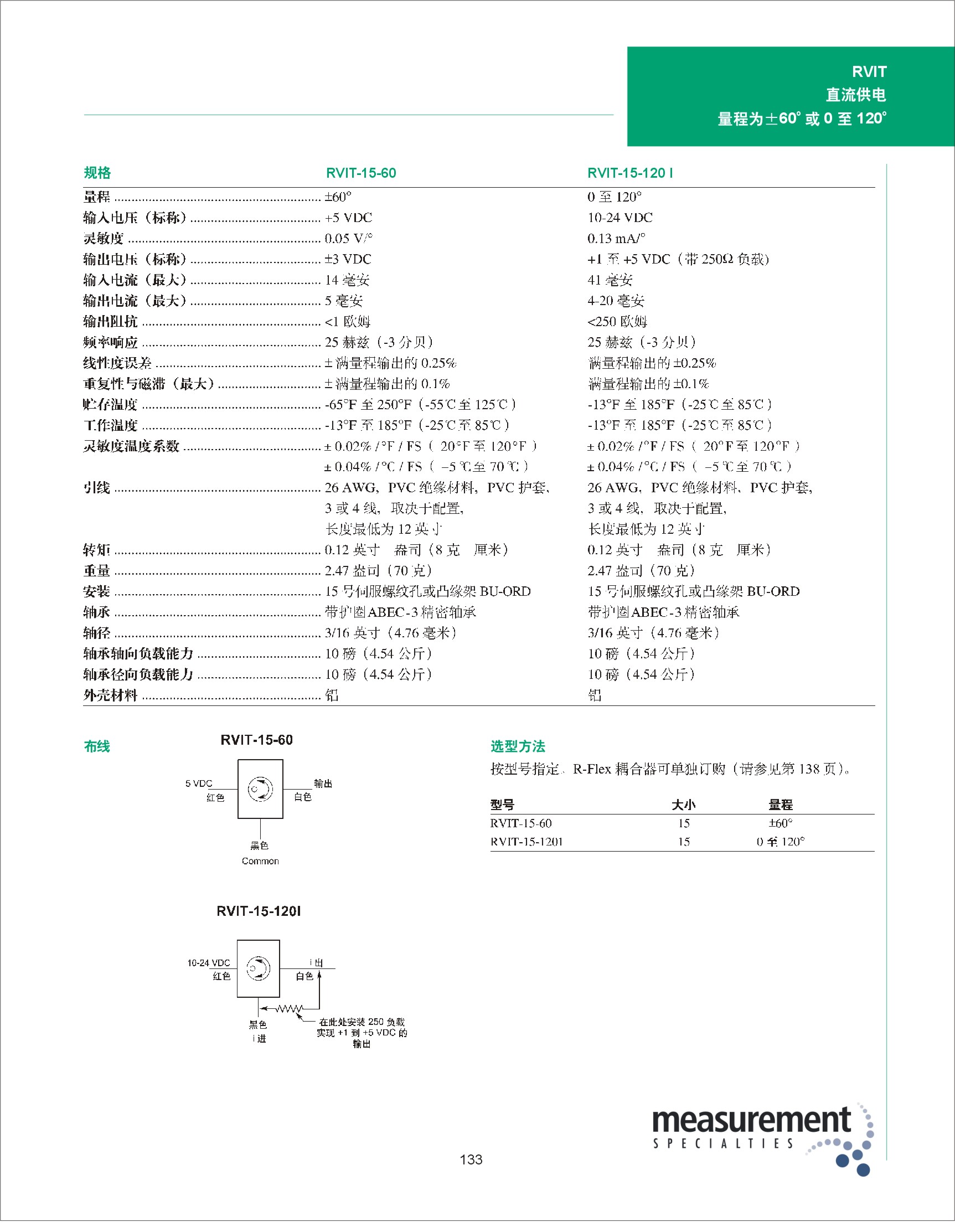

Schaevitz?　Sensors系列角位移产品(RVDT/LRVIT)系列产品,应用差动电感原理,非接触设计,具有无限分辨率、使用寿命长,精度高的特点,可实现360?转动测量，广泛应用于球阀阀位、液压泵、叉车、机器人、风机等设备的传动和反馈控制。 RVIT-15-120I有很宽的工作电压(10~24V.DC)和4~20mA的输出,满足了现场工作环境和设备的配套要求.RVIT-15-60/RVIT-15-120I的非接触设计具有接近无限的旋转寿命和良好的精度(?0.25%F.S.)． 技术指标 RVIT-15-120I 输入电压 10-24V.DC 录 敏 度 0.3mA/度 量    程 0~120? 输入电流(最大) 41mA 输入电压 1-5V.DC(带250Ω负载) 输出电流(最大) 4-20mA 输出阻抗 <250Ω 频率响应 25Hz@-3dB 线    性 ?0.25%F.S. 重复性和迟滞(最大) ?0.1%F.S. 工作温度 -25~85℃ 贮存温度 -55~85℃ 灵敏度温度系数(F.S.) ?0.04%F.S./-5~70℃ 引    线 3或线,最短12"(304.8mm) 转    矩 0.12in-oz(8gm-cm) 重    量 70g 安    装 15#伺服螺纹孔安装BU-ORD法兰安装 轴    承 ABED3配对预载轴承 轴 直 径 3/16"(4.76mm) 轴承轴向承载能力 4.54kg 轴承径向承载能力 4.54kg 外壳材料 铝
