- 压力传感器NPC-1220-100A-1S/1L
GE Nova SensorNPC/410/1210/1220系列
概述
GE Nova Sensor公司NPC/410/1210/1220系列，适用于低成本、大批量应用场合；其双列直插结构，方便用于印刷电路板安装；并有多种压力接口和管脚结构供用户选用择。
正如Nova Sensor公司的所有硅压力传感器一样，NPC系列应用于了Senstable压阻传感技术，硅敏感元件采用了先进的离子注入工艺，由上述工艺所形成的高质量惠斯登电桥电路和精密的力学结构，实现了力电一体化转换。
本系列可用于兼容气体介质的绝压、表压、和差压检测，具有优良的性能。
特点
· 低成本，可互换性；
· 双列直插式（PID）结构，可用于印刷电路板（PCB）安装
· 温度补偿范围0~60℃
· 恒流1.5mA供电
· 具有绝压、表压和差压形式
· 压力范围：0~2.5KPa到0~700KPa
· 高精度：±0.1%
· 绝縁：50MΩ
应用
· 医疗设备：血压计、呼吸机和灌注泵
· 空调、通风设备
· 气流检测
· 计算机外围设备
· 过程控制
性能指标
特 性
单位
NPC-410
NPC-1210（微压）
NPC-1210（中压）
NPC-1220
备注
压力范围
Psi
0~5Psi
0~10"water
0~5Psi
0~5Psi
0~15Psi
0~1Psi
0~15Psi
0~15Psi
0~30Psi
0~30Psi
0~30Psi
0~50Psi
0~50Psi
0~50Psi
0~100Psi
0~100Psi
0~100Psi
过载
额定压力
3X
0~5Psi（min）
3X
3X
最大200Psi
物理特性
重量
克
2.5
2.5
2.5
2.5
介质兼容性
材料为：玻璃、陶瓷、硅、环氧树脂、RTV及镍等；
表压、差压（正压）接口可接触兼容温性介质：绝压、差压（负压）口可接触兼容干燥气体；
环境条件
补偿温度
℃
-
0~60
0~60
0~60
工作温度
℃
-40~125
-40~125
-40~125
-40~125
储存温度
℃
-55~150
-55~150
-55~150
-55~150
电参数
测试环境温度25℃
Min、Typ、Max
Min、Typ、Max
Min、Typ、Max
Min、Typ、Max
供电
mA
- 1.5 2.0
- 1.5 2.0
- 1.5 2.0
- 1.5 2.0
零点输出
mV
-50 0 50
-2 - 2
- - 2
- - 2
满度输出
mV
105 125 155
(10")25 50 70
(1Psi)50 75 110
75 100 150
49.5 50 50.5
线性
±%FSO
- - 0.1
- - 0.5
- - 0.1
- - 0.1
压力迟滞
±%FSO
- - 0.1
- - 0.1
- - 0.1
- - 0.1
输入阻抗
Ω
40005000 6000
2500 4000 6000
2500 4000 6000
2500 4000 6000
输出阻抗
Ω
40005000 6000
40000 5000 6000
4000 5000 6000
4000 5000 6000
零点温度系数
±%FSO
- 0.5 -
- - 1.25
- - 0.5
- - 0.5
0~60℃参照25℃
满度温度系数
±%FSO
- 1.5 -
- - 1.0
- - 0.5
- - 0.5
0~60℃参照25℃
电阻温度系数
% / ℃
- 0.3 -
- 0.22 -
- 0.22 -
- 0.22 -
0~60℃参照25℃
零点温度迟滞
±%FSO
- 0.1 -
- 0.1 -
- 0.1 -
- 0.1 -
0~60℃参照25℃
短期稳定性
uV/V
-
- 5 -
-
-

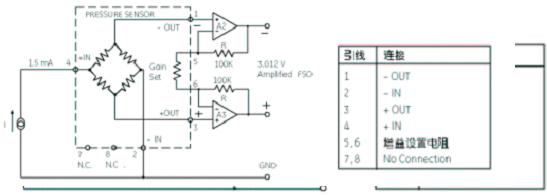

原理图：
